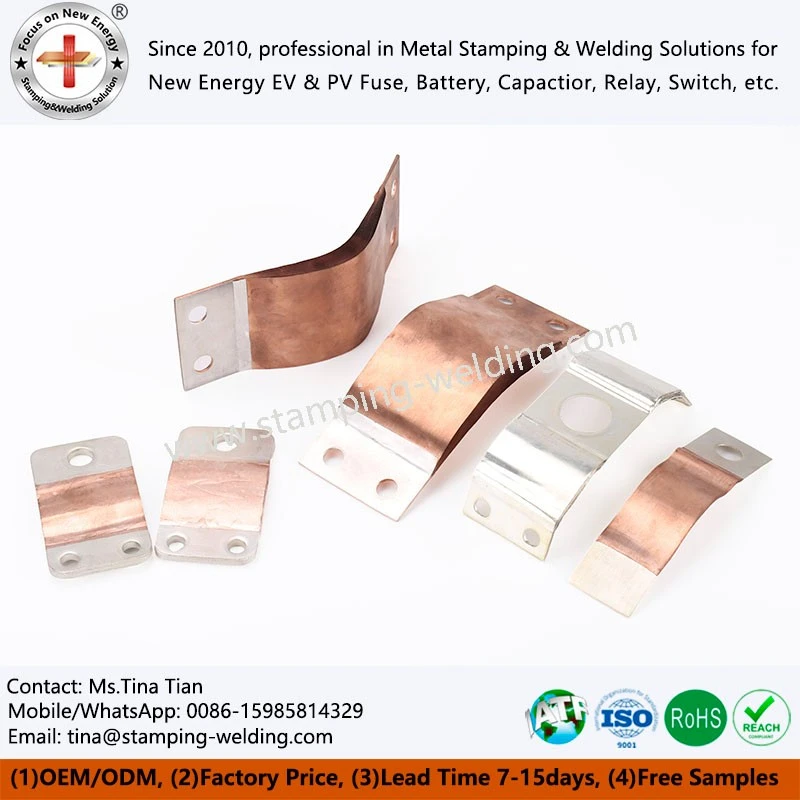

Гибкие соединители из ламинированной меди
Инженерная концепция гибких соединителей из ламинированной меди заключается в том, чтобы обеспечить «гибкое, высоконадежное решение с низкими-потерями» для соединений с высокими-сценариями передачи энергии. Основное решение состоит в том, чтобы решить основные проблемы традиционных жестких соединений в сложных условиях работы, одновременно адаптируясь к различным требованиям компактного и интегрированного инженерного проектирования.
- Быстрая доставка
- Гарантия качества
- 24/7 Служба поддержки клиентов
Внедрение продукции
В области современной передачи энергии и электрических соединений модернизация таких отраслей, как новая энергетика и интеллектуальные сети, стимулирует разработку соединительных компонентов в сторону высокой эффективности, надежности, адаптируемости к сложным условиям работы и компактной компоновки. Традиционные жесткие соединения склонны к плохому контакту и перегреву в таких ситуациях, как вибрация, тепловое расширение и сжатие, что может повлиять на стабильность системы и увеличить затраты на техническое обслуживание.
Гибкие соединители из ламинированной меди разработаны специально для решения вышеупомянутых проблем. Благодаря передовым технологиям и оптимизированной конструкции они отличаются гибкостью, эффективностью проводимости и надежностью. Они являются предпочтительным решением для подключения электропитания для-высокотехнологичных отраслей, таких как новая энергетика и железнодорожный транспорт, обеспечивая гарантии стабильного подключения инженерных систем на протяжении всего их жизненного цикла.
Основные инженерные проблемы, которые необходимо решить
Трудности в адаптации к вибрации и ударам.
В таких сценариях, как эксплуатация промышленного оборудования, перемещение железнодорожных транспортных средств и эксплуатация нового энергетического оборудования на открытом воздухе, непрерывная вибрация может легко привести к ослаблению жестких соединений, отсоединению паяных соединений, что приведет к увеличению контактного сопротивления, локальному перегреву и даже к автоматическим выключателям. Гибкие соединители из ламинированной меди благодаря своей гибкой структуре, состоящей из нескольких слоев тонкой медной фольги, могут эффективно поглощать энергию вибрации, смягчать механические воздействия, избегать концентрации напряжений в месте соединения и значительно снижать риск отказов, вызванных вибрацией. Было проверено, что виброусталостная долговечность более чем в три раза превышает срок службы жестких медных стержней.
01
Трудность компенсации теплового расширения и сжатия.
Разница температур (-40 ~ 120 градусов), возникающая при работе мощного оборудования, может вызвать тепловое расширение и сжатие проводников, а жесткие соединения не могут обеспечить компенсацию деформации, что может легко привести к повреждению изоляционного слоя, растрескиванию проводников и другим проблемам. Гибкие шины из многослойной медной фольги могут адаптироваться к расширению и сжатию размеров, вызванным изменениями температуры, за счет собственной гибкой деформации, устраняют повреждение конструкции соединения от термического напряжения и обеспечивают стабильность соединения в условиях высоких и низких температур.
02
Сложность в ограниченной пространственной планировке
Современное-оборудование, такое как системы электропривода для транспортных средств на новой энергии и миниатюрные модули хранения энергии, требует чрезвычайно высокого использования внутреннего пространства, а гибкость жесткой компоновки медных стержней недостаточна, что затрудняет адаптацию к сложным путям установки и компактным пространствам. Медная гибкая шина может изгибаться под разными углами (минимальный радиус изгиба больше или равен 200 мм) в соответствии с требованиями инженерной компоновки, без необходимости использования сложных компонентов адаптера, что значительно улучшает использование пространства и способствует миниатюризации оборудования и интегрированному проектированию.
03
Сложность совместимости при несоосности установки.
В процессе монтажа на инженерной площадке отклонения оборудования и ошибки при монтаже легко могут привести к неточной стыковке жестких соединений, требующей повторных регулировок или даже повторной обработки, что затягивает сроки строительства. Гибкие характеристики гибких медных шин совместимы с ошибками при установке ± 5 мм, что снижает требования к точности установки, повышает эффективность строительства и сокращает циклы реализации проектов.
04
конкретные параметры
Площадь сечения
В соответствии с различными сценариями применения и требованиями к току, площадь поперечного сечения многослойной гибкой шины из медной фольги может гибко настраиваться в диапазоне от 10-1000 квадратных миллиметров. Большая площадь поперечного сечения-может выдерживать больший ток, что делает его пригодным для таких областей, как промышленная передача энергии и высоковольтные системы для новых энергетических транспортных средств, которым требуется высокая допустимая токовая нагрузка.
Значение сопротивления
При стандартной температуре окружающей среды 20 градусов значение сопротивления на единицу длины (например, 1 метр) гибких медных соединений, сваренных прессованием, обычно составляет 0,01–0,1 Ом, в зависимости от толщины, количества слоев и качества процесса диффузионной пайки медной фольги. Характеристика низкого сопротивления обеспечивает высокую эффективность передачи мощности и снижает потери тепла, вызванные сопротивлением.
Текущая пропускная способность
Допустимая токовая нагрузка гибких медных разъемов аккумуляторной батареи тесно связана с такими факторами, как-площадь поперечного сечения, толщина медной фольги и температура окружающей среды. Если взять в качестве примера гибкое соединение с площадью поперечного сечения- 100 квадратных миллиметров и толщиной медной фольги 0,15 мм, то его допустимая нагрузка по длительному току может достигать около 300-400 А при температуре окружающей среды 40 градусов. В практических приложениях необходимо разумно оценивать и корректировать допустимую нагрузку по току, исходя из конкретной рабочей среды и условий рассеивания тепла.
Наши сертификаты
Компания Xiamen Apollo Stamping Welding Technology Co., Ltd. построила качественный ров с глобальной сертификацией и эксклюзивными патентами, сочетая скачок тока фотоэлектрических модулей и скачок энергии аккумуляторных батарей. Мы не только получили международный сертификат ISO 9001:2015 (в настоящее время подаем заявку на международную систему сертификации качества автомобильной промышленности IATF16949), но и по-новому определили точность и надежность новых энергетических компонентов с помощью трех основных запатентованных технологий.
связаться с нами
Вы можете провести технический бенчмаркинг на основе существующихГибкие соединители из ламинированной медипараметры. Наша профессиональная команда обладает уникальными профессиональными знаниями и богатым опытом, что позволяет нам легко и эффективно решать сложные проекты. Пожалуйста, не стесняйтесь обращаться к нам.
