Луженая медная шина и голая медная шина: техническое сравнение и промышленное применение

В новых системах передачи энергии луженая медная шина и неизолированная медная шина демонстрируют отличные эксплуатационные характеристики в качестве основных проводящих компонентов. Первый использует технологию покрытия шин для нанесения луженого покрытия, а второй сохраняет необработанные медные поверхности. Учитывая, что глобальные мощности возобновляемых источников энергии растут на 15% ежегодно (данные МЭА за 2023 год), олово демонстрирует уникальные преимущества в повышении долговечности оборудования, особенно в суровых условиях, таких как морские ветряные электростанции и фотоэлектрические системы хранения, где луженая медная шина стала основным выбором.







Проводимость:Неизолированные медные шины достигают начальной проводимости 58 МС/м (стандарт ICA) с чистотой 99,9%. Хотя слой олова толщиной 5-15 мкм на луженой медной шине вызывает минимальное снижение проводимости, он эффективно предотвращает окислительную деградацию. Долгосрочные-тесты показывают увеличение сопротивления за 5 лет ниже 2 % для версий с луженым покрытием по сравнению с 8–12 % для неизолированной меди.

Коррозионная стойкость:Оловянный слой покрытия шин позволяет медной шине с луженым покрытием превосходно выдерживать испытания в солевом тумане. Результаты ASTM B117 показывают 720-часовую коррозионную стойкость для образцов с покрытием, что в шесть раз дольше, чем у голой меди (120 часов). Это делает их идеальными для морских платформ и химических заводов.

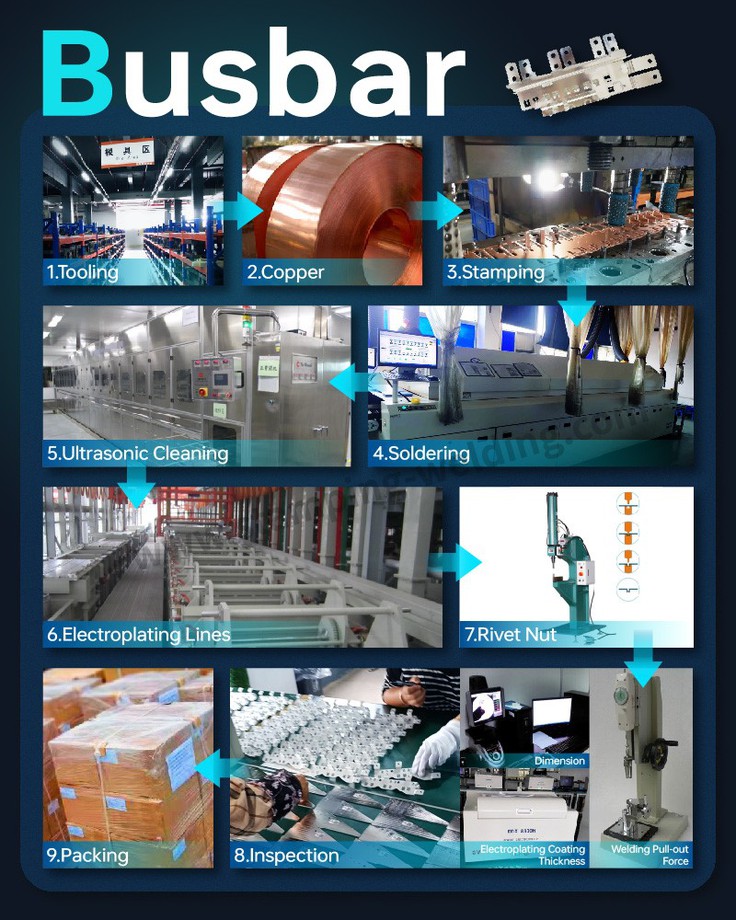

Ведущие поставщики луженых медных шин используют четырех-прецизионное производство:

1. Подготовка субстрата:Холоднокатаная-медь с допуском плоскостности 0,05 мм.

2. Предварительная обработка:Кислотное травление и активация обеспечивают чистоту поверхности. Менее или равна 0,8 мг/м².

3. Процесс нанесения покрытия

4. Горячее-опускание:Слой олова 10-50 мкм при температуре 230±5 градусов.

5. Гальваника:Система метансульфоновой кислоты с плотностью тока 3-8 А/дм².

6. После-лечения:Микро-дуговое окисление создает плотный оксидный слой (Ra меньше или равен 0,4 мкм).

По сравнению с производством чистой меди лужение увеличивает потребление энергии на 15%, но снижает затраты жизненного цикла на 40% (расчет IEEE-18).



1. Фотоэлектрические инверторы:

Луженая медная шина занимает 78% доли рынка (SPV 2024)

2. Хранение энергии:

65% норма внесения в соединениях аккумуляторной батареи.

3. Железнодорожный транзит:

Лужение соответствует требованиям EN 50155 2000V к выдерживаемому напряжению для тяговых преобразователей.

4. Дата-центры:

Слой олова стабилизирует сопротивление контактов, обеспечивая надежность электропитания на уровне 99,999%.



Как специализированные поставщики луженых медных шин мы реализуем три технологических прорыва:

1. Градиентное покрытие:

Градиенты концентрации олова (от 100% до 60%) оптимизируют баланс проводимости/коррозии.

2. Лазерное травление:

Увеличение текущей мощности на 20 % при уменьшении веса на 15 %.

3. Проверка ИИ:

Машинное зрение обнаруживает дефекты покрытия площадью 0,01 мм².



1. Композитные покрытия:
Гибридные покрытия графена-олова (планируется к 2026 г.) повысят теплопроводность покрытия шин до 500 Вт/мК.

2. Экологичное производство:
Покрытие, не содержащее цианидов-, сокращает количество сточных вод на 90 % и соответствует требованиям EU RoHS 3.0.

3. Развитие высокого-напряжения:
С внедрением архитектуры 800 В дугостойкость луженой медной шины становится приоритетом исследований и разработок.
