Выбор материала для штамповки медного листа: что нужно знать

Штамповка медного листа представляет собой процесс формирования из медных листов определенных деталей с помощью штамповочного оборудования и штампов. Он включает в себя резку, изгиб, растяжение и формование, используя превосходную пластичность и проводимость меди. Выбор материала в этом процессе напрямую влияет на характеристики продукта, эффективность производства и стоимость, что делает его важным первым шагом в штамповке медного листа.


























































1. Основные соображения при выборе материала​

1.1 Типы медных сплавов​

Чистая медь (Т2, Т3):Высокая проводимость (более или равна 98 % IACS), но низкая прочность, подходит для электрических компонентов с низким-нагружением.​

Латунь (H62, H65):Хорошая обрабатываемость и устойчивость к коррозии, идеально подходят для деталей, требующих как формуемости, так и долговечности.​

Фосфористая бронза (QSn6,5-0,1):Высокая эластичность и сопротивление усталости, используемые в компонентах,-подобных пружинам.



1.2 Толщина и твердость​

Диапазоны толщины (0,1 мм-3,0 мм) для штамповки медной ленты выбираются в зависимости от размера детали и конструктивных требований. Степени твердости (мягкий, полутвердый, полутвердый, твердый) определяют сложность штамповки.-более мягкие материалы подходят для сложных форм, а более твердые подходят для высокопрочных деталей.​



1.3 Качество поверхности​

Гладкие поверхности с минимальным окислением медных штампованных деталей обеспечивают равномерную штамповку и снижают износ матрицы. Материалы с оксидными слоями могут потребовать предварительной-обработки перед штамповкой.

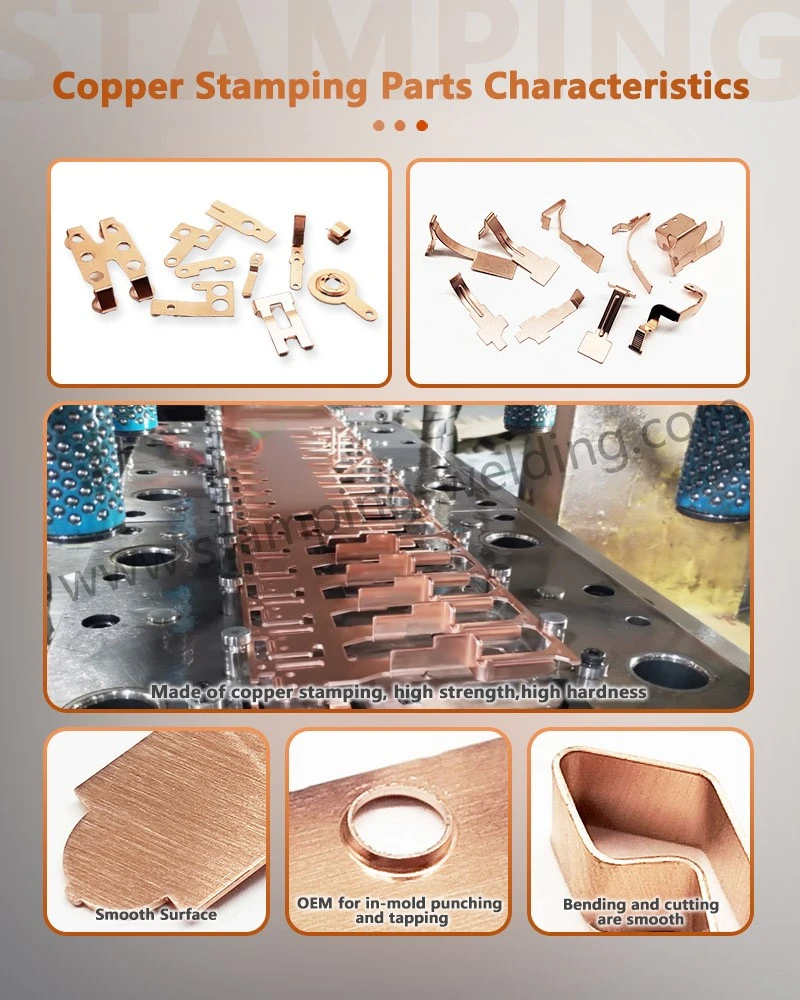

2. Характеристики продукта​

2.1 Высокая точность:Медные штампованные детали имеют допуск в пределах ±0,02 мм, что соответствует жестким требованиям сборки.​



2.2 Отличная проводимость:Штамповка медной полосы сохраняет более 90% исходной проводимости меди, что критически важно для электротехники.​



2.3 Хорошая формуемость:Штампованные из меди компоненты могут образовывать сложные формы (например, изогнутые контакты) за один процесс штамповки, что сокращает количество этапов производства.













































































3. Области применения
3.1 Переключатели
Штамповка медного листа (часто латуни H62) позволяет изготавливать контактные детали, используя проводимость и износостойкость для обеспечения стабильной передачи тока в переключателях.



3.2 Автоматические выключатели
Медные штампованные деталиизготовленные из фосфористой бронзы, служат триггерными компонентами, используя свою эластичность для быстрого реагирования на перегрузки по току.



3.3 Контакторы
Штамповка медной полосы образует основные контактные пластины из чистой меди, что обеспечивает низкое сопротивление для работы с большими токами в промышленных контакторах.
