Как работает плавкая вставка?

Так называемый предохранитель с медным колпачком, судя по названию, также может понимать один или два, то есть устройство, которое плавится и разъединяется с медным колпачком. Принцип его работы очень прост: мы знаем, что при коротком замыкании в цепи мгновенный ток будет очень большим, и при этом токопроводящая проволока будет нагреваться. Если в цепи нет плавкой вставки с медной заглушкой для ее защиты, это может привести к перегоранию электрооборудования.

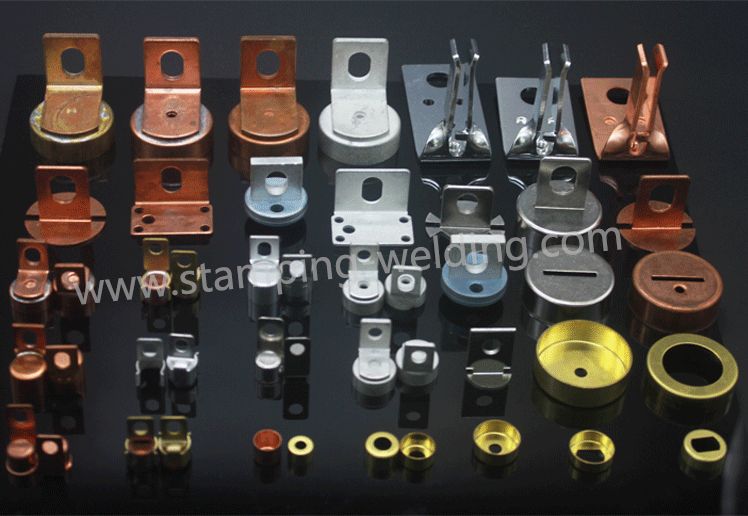

Чтобы защитить электрооборудование от случайного короткого замыкания и перегорания, люди изобрели плавкие предохранители с медно-металлической заглушкой и включили их последовательно в цепь. Ключевой частью является специальная металлическая проволока или токопроводящая пластина с низкой температурой плавления. Высокий ток приведет к тому, что проводящая часть предохранителя нагреется, достигнет точки плавления, расплавится, отсоединится и потеряет связь, чтобы отключить ток. Тем самым защищая электрооборудование. Хозяйка большого предохранителя должна была знать об этом, и это предохранитель медного фитинга торцевой крышки. Как показано на рисунке ниже, некоторые низковольтные предохранители с медным внешним колпачком, подходящим для низковольтных сред, широко используются в различном электрическом оборудовании и цифровой электронной продукции.

Электроприбор, который использует металлический проводник в качестве расплава последовательно в цепи. Когда через расплав проходит ток перегрузки или короткого замыкания, он плавится из-за собственного тепла, тем самым разрывая цепь. Предохранитель, изготовленный из медного скользящего колпачка, имеет простую конструкцию и удобен в обращении, широко применяется в качестве защитного устройства в энергосистемах, различном электрооборудовании и бытовой технике.

Предохранитель с медной металлической торцевой крышкой в ​​основном состоит из трех частей: расплава, оболочки и опоры. Расплав является ключевым элементом для управления характеристиками сплавления. Материал, размер и форма расплава определяют характеристики сплавления.

Материалы расплава делятся на две категории: с низкой температурой плавления и с высокой температурой плавления. Материалы с низкой температурой плавления, такие как свинец и сплавы свинца, имеют низкую температуру плавления и легко омедняются. Из-за их большого удельного сопротивления размер поперечного сечения расплава больше, и при плавлении образуется больше паров металла. Он подходит только для сплавов с низкой отключающей способностью. устройство.

Материалы с высокой температурой плавления, такие как медь и серебряная полоса, имеют высокую температуру плавления и их нелегко сплавить. Однако из-за их низкого удельного сопротивления они могут иметь меньшие размеры поперечного сечения, чем расплавы с низкой температурой плавления, и при плавлении выделяют меньше паров металла, что подходит для высоких температур разрыва. дееспособный предохранитель. По форме расплав делится на два типа: филамент и лента. Изменение формы переменного сечения может значительно изменить характеристики плавления предохранителя с медным внешним колпачком.
