Эволюция технологии медного шинного бара: инновации в передаче электроэнергии, обусловленные материальными инновациями и обработкой поверхности

В современных энергетических системах медные шины являются основным носителем распределения электроэнергии, и их производительность напрямую влияет на надежность оборудования и энергоэффективность. Эта статья посвящена четырем категориям: голые медные шины, заклепываемые ореховые шины медь, оловянные медные шины и никелированные медные шины, анализируя их свойства материала, процессовые преимущества и сценарии применения, раскрывая тенденции в области технологического развития отрасли.







Голые медные шины основаны на меди (чистоту, превышающей или равны 99,95%), сохраняя естественную проводимость металла. Его удельное сопротивление настолько же, как 0. 017 Ом · мм²/м, а его тока пропускная способность переносится выдающаяся. Он подходит для сухих и чистых внутренних сред, таких как шкафы переключения и внутренние соединения трансформатора. Хотя голая медь легко окисляется в воздухе, механическое уплотнение, образованное при закреплении болта (контроль крутящего момента ± 5%) в низких напряжениях полных наборов оборудования может изолировать окислительную среду, а сопротивление контакта стабильно при<100μΩ. Studies have shown that the initial oxide layer (thickness <1μm) can improve the heat dissipation efficiency by 14%, and the radiation heat dissipation accounts for 15%, which has unique advantages in temperature rise control. Typical applications include distribution cabinet busbars and industrial equipment grounding systems, and the cost is 15%-20% lower than that of surface-treated products.





Заклепканая гайка медная шина интегрирует гайку в конце шины в процессе холодного образования для достижения «свободной сварки + быстрой сборки». Его основные преимущества:

1. Стандартизированный интерфейс (m 4- спецификации M12), эффективность сборки увеличилась на 40%;

2. Thread shear strength >80 МПа, ослабление риска снизилось на 70% в вибрационной среде;

3. Адаптируйтесь к различным сценариям установки и поддержите вертикальную/горизонтальную фиксацию. В процессе используется удар CNC + гидравлический заклепки, с точностью положения отверстия ± 0. 1 мм и шероховатостью поверхности RA меньше или равна 3,2 мкм.

В основном он используется в новых шкафах для хранения энергии и PDU Центра обработки данных (единицы распределения питания) для удовлетворения требований модульного и быстрого развертывания.





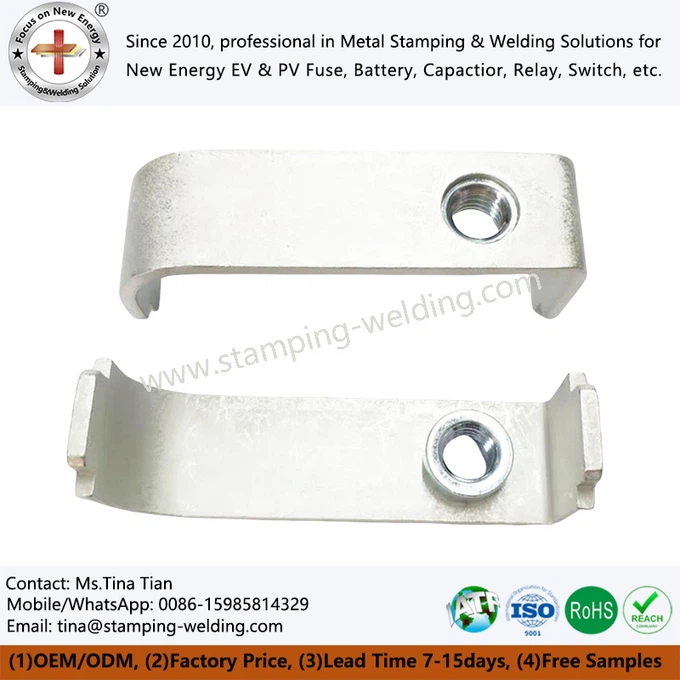

Tin-plated copper busbars use an electrochemical tinning process (tin layer thickness 5-15μm), and the salt spray test is >1000 часов. Он подходит для влажных и солевых распылительных сред (таких как прибрежные подстанции и новые энергетические аккумуляторные отсеки). Однородность оловянного слоя (значение CV<5%) ensures welding consistency, the tinning time is shortened by 30%, and the contact resistance is <50μΩ. Technological breakthroughs include chromium-free passivation treatment (compliant with RoHS 3.0) to avoid electrochemical corrosion.

Типичные приложения: подключение модуля аккумулятора электромобиля (-40 градус ~ +85 диапазон температуры в диапазоне), шина фотоэлектрического инвертора, пропускная способность переноса тока увеличивается на 10% по сравнению с голыми медными шинами, а срок службы увеличивается до более чем 15 лет.





Никелированная медная шина достигает тройного улучшения производительности через гальванический слой никеля (толщина 8-20 мкм):

1. Твердость HV больше или равна 180, износостойкость в 3 раза больше, чем у голой меди, подходящей для сценариев скольжения соединения (например, разъемы шкафа для ящиков);

2. Высокотемпературная устойчивость к окислению (стабильная ниже 300 градусов), отвечающие требованиям повышения температуры высокочастотного переключателя;

3. Electromagnetic shielding effectiveness> 60dB, adapted to the anti-interference requirements of precision electronic equipment. The bonding strength between the nickel layer and the copper substrate is> 5N/cm, and the salt spray test is>1500 часов.



Основные приложения: Системы тяги транзитного транзита, устройства распределения аэрокосмической энергии и промышленное оборудование с строгими требованиями к износостойкости и коррозионной стойкости.











Тип	Основные преимущества	Типичные сценарии применения	Коэффициент стоимости*	Температурная диапазон (степень)
Голый медный автобус	Высокая проводимость, низкая стоимость	Шкаф для распределения в помещении, соединение трансформатора	1.0	-20~+100
Заклепки	Быстрая сборка, стабильная структура	Шкаф для хранения энергии, центр обработки данных	1.2	-40~+120
Тин	Коррозионная устойчивость, легко сварка	Новые энергетические транспортные средства, прибрежные подстанции	1.5	-50~+150
Никелированная медная шина	Устойчивость к износу, высокотемпературная устойчивость к окислению	Железнодорожный транспорт, аэрокосмическая промышленность	2.0	-60~+200



*На основе голой медной шины, комплексных затрат на материалы и процесса
