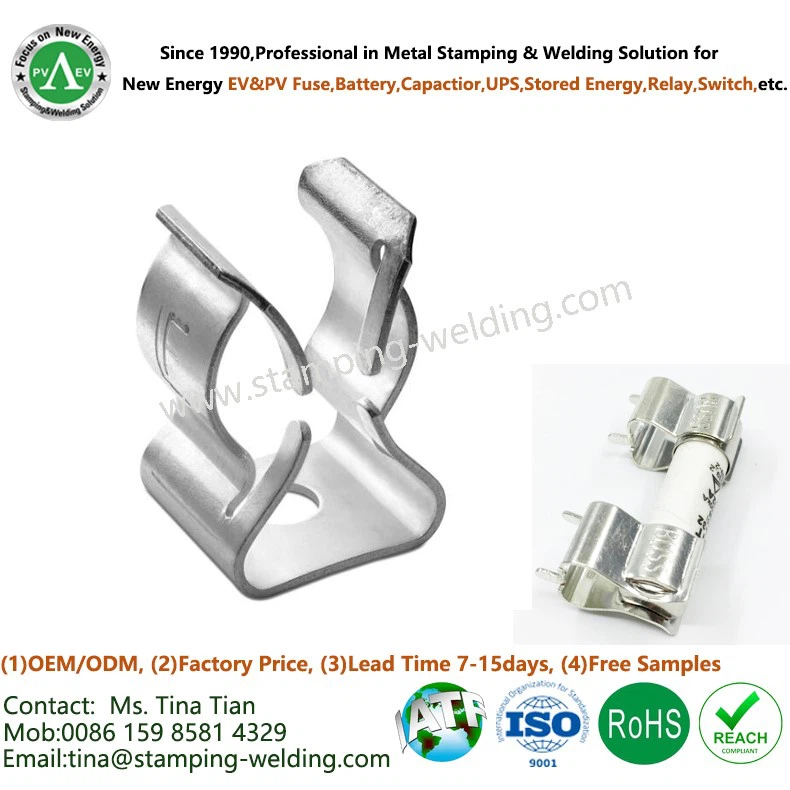

Зажим предохранителя для монтажа на печатной плате

Зажим предохранителя для монтажа на печатной плате — это устройство, используемое для надежного крепления и удержания предохранителя на месте на печатной плате (PCB). Зажим обеспечивает надежное электрическое соединение с предохранителем и облегчает установку и снятие предохранителя.

Зажим предохранителя для монтажа на печатной плате обычно состоит из металлического или пластикового основания с двумя подпружиненными рычагами, которые выдвигаются вверх для удержания предохранителя. Рычаги предназначены для оказания давления на стороны предохранителя, чтобы надежно удерживать его, а также обеспечивать надежное электрическое соединение. Основание зажима предназначено для установки на печатной плате и может иметь контактные площадки для пайки или другие разъемы для облегчения электрического соединения со схемой.

Зажимы предохранителей для монтажа на печатной плате доступны в различных размерах и конфигурациях, чтобы соответствовать различным типам предохранителей и требованиям к монтажу. Они также могут включать такие функции, как световые индикаторы или разъединители для дополнительного удобства и безопасности.

При выборе зажима предохранителя для монтажа на печатной плате важно учитывать такие факторы, как номинальное напряжение и ток системы, размер и тип используемого предохранителя, а также способ и место установки. Также важно убедиться, что зажим совместим с другими компонентами системы и соответствует всем применимым требованиям безопасности и нормативным требованиям.

Процесс изготовления зажимов предохранителей для монтажа на печатной плате включает несколько этапов. Вот общий обзор типичного процесса:

1. Выбор материала: Производственный процесс начинается с выбора подходящих материалов для зажима предохранителя. Обычно используемые материалы включают проводящие металлы, такие как медь или латунь, для контактов и изоляционные материалы для основания.

2. Штамповка металла: Процесс штамповки металла используется для создания отдельных компонентов зажима предохранителя, таких как контакты и другие конструктивные элементы. Штамповка металла включает использование штампа и пресса для резки, придания формы и придания металлическим листам желаемой формы.

3. Формовка и гибка: после процесса штамповки металла формованные металлические компоненты подвергаются дополнительным операциям формовки и гибки для достижения желаемой формы и размеров. Это может включать использование специальных инструментов и приспособлений для точной гибки и придания формы металлу.

4. Гальванопокрытие или покрытие. Металлические компоненты зажима предохранителя могут подвергаться гальванопокрытию или покрытию для улучшения их электропроводности, коррозионной стойкости и общего внешнего вида. Общие варианты покрытия включают покрытие оловом, никелем или серебром.

5. Сборка: После того, как отдельные компоненты готовы, зажим предохранителя собирается. Это включает в себя выравнивание и крепление контактов к основанию, обеспечивая надлежащее электрическое соединение и механическую стабильность. Сборка может производиться вручную или с использованием автоматизированного сборочного оборудования.

6. Тестирование: Изготовленные держатели предохранителей проходят различные испытания, чтобы убедиться в их функциональности и надежности. Это может включать электрические испытания для проверки надлежащего сопротивления контакта и механические испытания для проверки механизма вставки и извлечения.

7. Упаковка: После того, как зажимы для предохранителей проходят проверку качества, они упаковываются для отправки. Упаковка может варьироваться в зависимости от требований производителя и конкретных потребностей рынка.


Xiamen Apollo Stamping Welding Technology Co., Ltd.
Электронные компоненты Apollo (Xiamen) Co., Ltd.
Добавить: No.2, Chengyi North Road, парк программного обеспечения Jimei, район Jimei, город Сямэнь, провинция Фуцзянь, Китай, 361022
Контактная информация: Ms.Tina Tian (менеджер по продажам и технический инженер)
Мобильный телефон/Wechat/Whatsapp: плюс 86-159 8581 4329
Email: tina@stamping-welding.com
Интернет: www.stamping-welding.com, www.china-electronic-components.com

С 2010 года профессионал в области контактов и крышек предохранителей EV и PV, шинных шин EV, алюминиевого корпуса литиевой батареи новой энергии и т. Д. В решениях для штамповки и сварки металла.

горячая этикетка : Клип платы PCB Mount Fuse, Китай, производители, поставщики, фабрика
