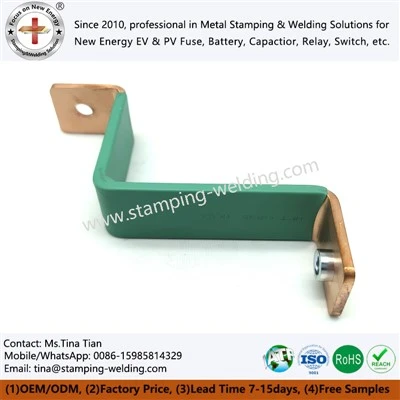

Термоусадочная трубка, медная изолированная шина
Наша шина с медной изоляцией из термоусадочной трубки состоит из медного проводника с высокой-проводимостью и слоя радиационной-сшитой термоусадочной полиолефиновой-изоляции. Это основной токопроводящий компонент-для сбора, распределения и передачи электрической энергии в новых энергетических и силовых электронных системах.
- Быстрая доставка
- Гарантия качества
- 24/7 Служба поддержки клиентов
Внедрение продукции
Шинопровод с медной изоляцией из термоусадочной трубки представляет собой проводящую шинную конструкцию, изготовленную из высокопроводящей меди в качестве основного материала, изготовленную методом штамповки/изгиба/сварки, а затем покрытую на внешней поверхности слоем -сшитого полиолефина или фторполимера, термоусадочным-изоляционным слоем. Их основная функция – обеспечить структурную интеграцию проводящего пути с низким-импедансом и надежной электрической изоляции в сценариях передачи с высокой-током-плотностью.
В новых накопителях энергии, силовых электронных преобразователях и системах распределения электроэнергии большой-мощности этот тип шин обычно служит ключевым носителем для передачи энергии и электрического соединения между модулями, выполняя комплексные функции распределения тока, изоляции системы и защиты.
Стандартизированный производственный процесс
Предварительная обработка меди для снятия стресса:Шины Т2 из-бескислородной меди прокатываются на четырехпрокатном стане с последующим отжигом при постоянной-температуре для устранения внутренних напряжений в подложке. Края закруглены на станке с ЧПУ с радиусом кривизны (R больше или равен 0,8 мм). По прибытии проводятся металлографические испытания и испытания на проводимость, чтобы гарантировать соответствие требованиям перед термоусадочными рукавами из ПВХ для переноса шин, что позволяет избежать таких проблем, как разряд наконечника и деформация нагрузки.
Обработка интерфейса защиты от коррозии меди:Автоматизированное травление и пассивация в сочетании с оловянным/серебряным покрытием обеспечивают защиту. Допуск покрытия составляет ±0,02 мм, что оптимизирует адгезию поверхности раздела, защищает от конденсации и коррозии солевого тумана, а также стабилизирует сопротивление проводящего контакта для изолированной гибкой шины с изоляцией из ПВХ.
Выравнивание и вставка рукава:Специальные приспособления для позиционирования центрируют термоусаживаемую трубку-во время вставки, обеспечивая отклонение от соосности менее или равное 0,08 мм. Это устраняет такие проблемы, как эксцентриситет трубок и неравномерность толщины стенок, снижая риск пробоя изоляции в условиях высокого-напряжения для термоусадочной изоляционной ленты для шин.
Термоусадочное покрытие с замкнутым-контуром отрицательного давления:Предварительный нагрев с помощью инфракрасной разницы температур в сочетании с туннельной термоусадкой под отрицательным давлением удаляет воздух из поверхности раздела, обеспечивая формование композита-без полостей. Степень продольной усадки составляет менее или равна 5%, что обеспечивает одинаковые размеры изоляционного покрытия медной шины с термоусадочной трубкой.
Прецизионная обработка для старения и формирования:Поддержание постоянной температуры 80 градусов в течение 2 часов снимает внутреннее напряжение в покрытии медной шины с термоусадочной муфтой, предотвращая последующую усадку и расслоение; интегрированная гибка и сверление с ЧПУ обеспечивает стандартизированные допуски при сборке стержней и адаптируемость к автоматизированным операциям сборки.
Упаковка для электрических испытаний и отслеживания:Каждая плоская медная аккумуляторная шина с термоусадочной трубкой проходит неразрушающие испытания на устойчивость к напряжению и частичному разряду; сертифицированные продукты имеют лазерную-маркировку для обеспечения возможности отслеживания; Предоставляется классифицированная светонепроницаемая-упаковка, а также отчеты о проверке качества, соответствующие стандартам приемки слитков для централизованных закупок и зарубежных проектов.
Детали проекта
Детали интерфейса
Слой изоляции при разрезе не содержит пузырьков, твердых примесей и межфазных зазоров; поверхность меди не имеет пятен окисления; межслоевая адгезия больше или равна 50 Н; и после очистки медных плоских квадратных шин с термоусадочной пленкой из ПВХ не остается никаких следов.
01
Подробности о толщине стенок
Медная шина с изоляцией из термоусадочной трубки использует процесс формования с одинаковой толщиной стенок; изоляционный слой на концах и изгибах не растягивается и не истончается; изоляция на внешней стороне изгиба не имеет побелений и микротрещин.
02
Детали процесса
Лазерная маркировка -устойчива к истиранию и сохраняет цвет; нет сколов изоляции в отверстиях; Концы шин из чистой меди с термоусадочными трубками плотно герметизированы, без зазоров.
03
Детали тестирования
К каждому устройству прилагается квитанция об электрических испытаниях; каждая партия поставляется с металлографическим отчетом, отчетом о выдерживаемом напряжении и отчетом о старении в солевом тумане; Поддерживается-повторная-проверка третьей стороной и проверка качества соединения медной шины с термоусадочной трубкой.
04
Часто задаваемые вопросы
Вопрос: В условиях конденсации поглощает ли изоляционный слой шкафа хранения энергии воду и снижает ли сопротивление?
A: Для медных шин из ПВХ с термоусадочной-усадочной изоляцией используется процесс отрицательного давления,-герметизация без полостей + торцевая-герметизация. Коэффициент водопоглощения изоляционного материала составляет менее или равен 0,05%, что предотвращает проникновение водяного пара. Сопротивление изоляции остается стабильным в условиях конденсации, без побеления или ухудшения состояния.
Вопрос: Можно ли адаптировать допуски партий-поставляемой продукции к автоматизированным линиям производства шкафов?
A: Изолированные термоусадочные медные соединительные шины изготавливаются на станке с ЧПУ-с одинаковыми допусками на изгиб и диаметр отверстий для всех партий. Никакой-шлифовки на месте не требуется, что позволяет напрямую адаптироваться к автоматизированным роботизированным сборочным операциям.
Вопрос: Во время переключения высокой-частоты изоляционный слой вздувается или расслаивается?
О: Шинопровод с медной изоляцией из термоусадочной трубки подвергается старению для снятия напряжений, в результате чего получается стабильная конструкция без клея-. После испытаний на усталость при переменном токе не наблюдалось никаких проблем с расслоением, вздутием или расслоением в условиях высоко-температурного тока-переноса тока.
Вопрос: Поддерживает ли медная шина с изоляцией из термоусадочной трубки возможность отслеживания и -повторную электрическую-проверку третьей стороной?
О: Единая лазерная маркировка для отслеживания, партия поставляется с полным набором отчетов о проверке качества, электрические параметры продукта стабильны, и его можно в любое время отправить в стороннюю лабораторию-для повторного тестирования и проверки.
Связаться с нами
По вопросам выбора и проверки рабочих условий, примера применения, оптовых поставок и не-стандартной настройки обращайтесь к нашей команде инженеров, чтобы разработать решение полного-цикла поставок для вашего проекта, совместимое сТермоусадочная трубка, медная изолированная шина.
