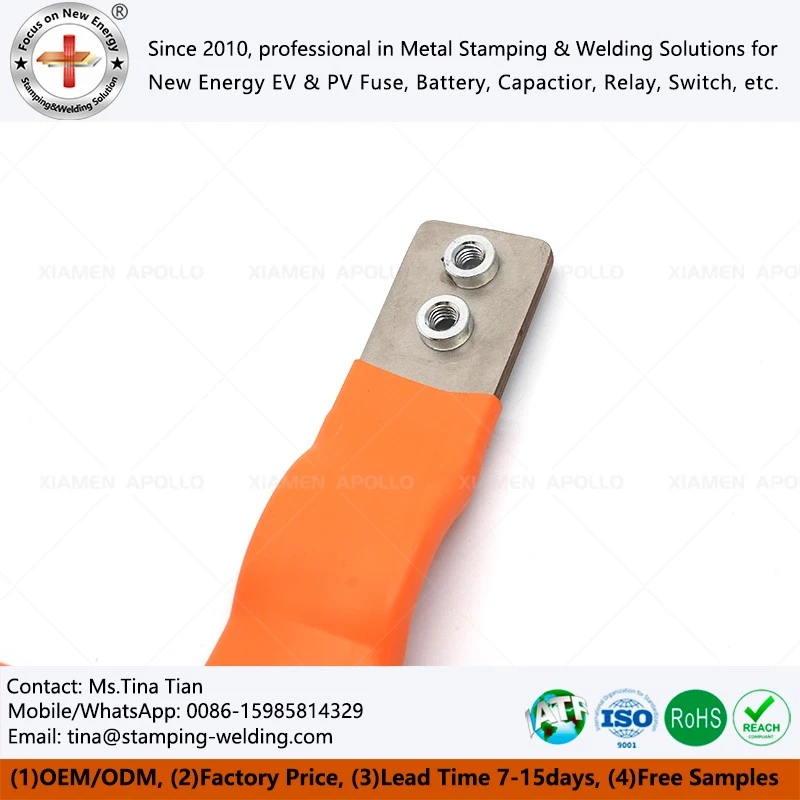

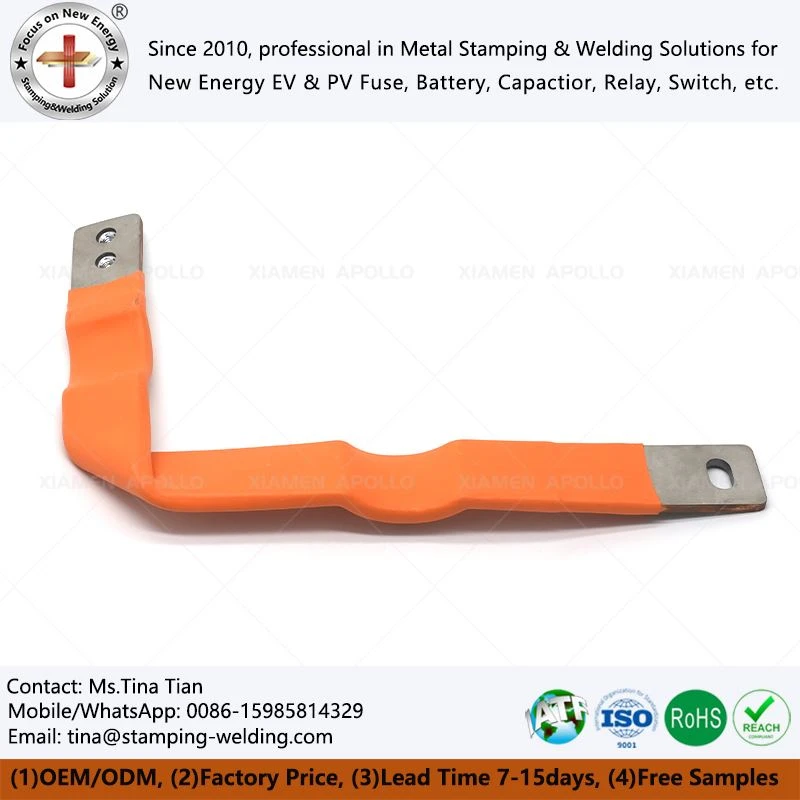

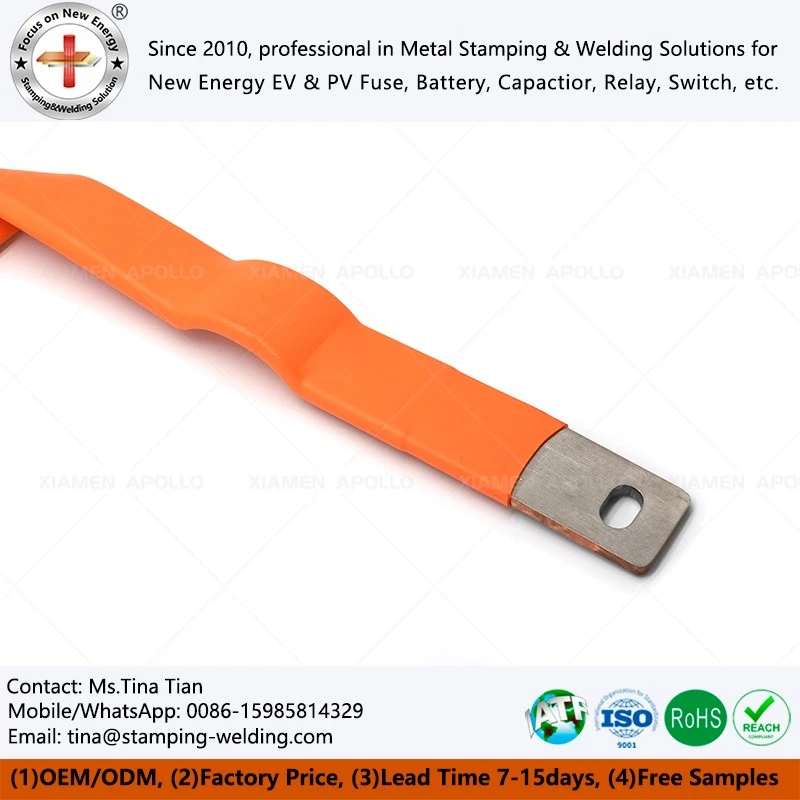

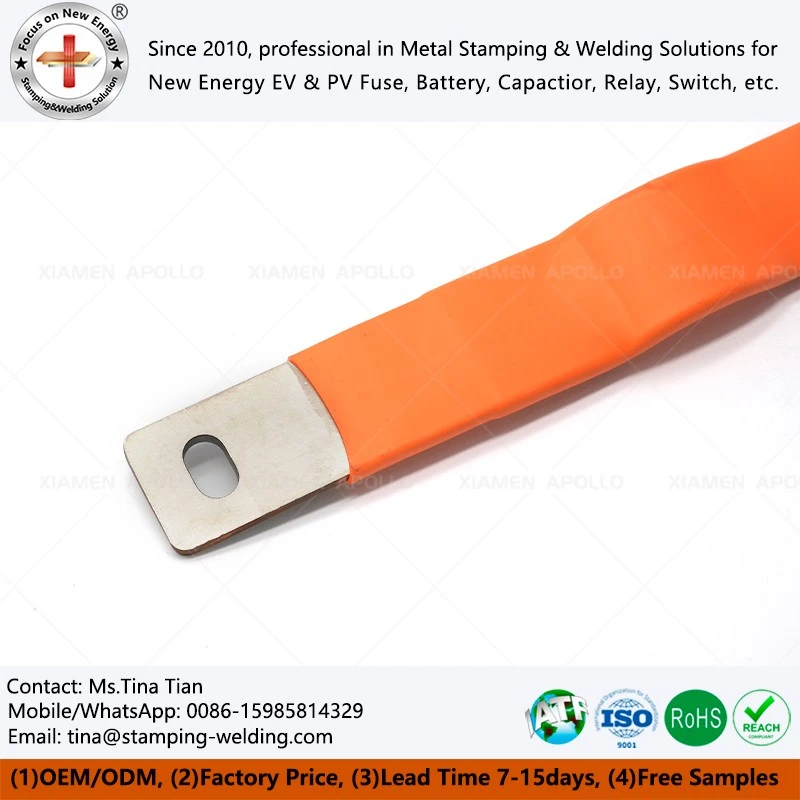

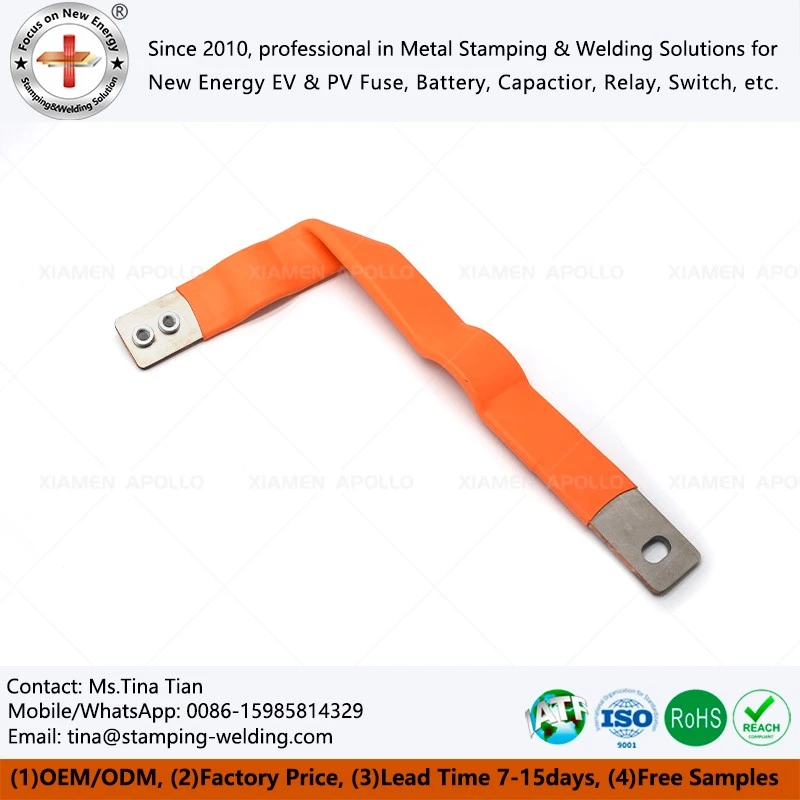

Медная шина с оранжевой термоусадочной трубкой
Медная шина с оранжевой термоусадочной трубкой предназначена для систем электрических соединений, требующих изолированной защиты, компактной конструкции и стабильной передачи тока. Изготовленная из медных материалов с высокой-проводимостью и термоусадочных изоляционных муфт из ПВХ, шина обеспечивает электрическую изоляцию, сохраняя при этом эффективную передачу энергии. Изделие поддерживает индивидуальные формы, положения отверстий и конструкции соединений, что делает его пригодным для аккумуляторных блоков электромобилей, систем накопления энергии, оборудования распределения электроэнергии и других сильноточных электрических устройств. Его интегрированная изоляционная структура помогает повысить эффективность сборки и защитить проводник от воздействия окружающей среды во время эксплуатации.
- Быстрая доставка
- Гарантия качества
- 24/7 Служба поддержки клиентов
Внедрение продукции
В электрических системах высокого-напряжения защита изоляции и стабильность соединения напрямую влияют на безопасность эксплуатации и срок службы. Медная шина с оранжевой термоусадочной трубкой сочетает в себе медные проводники высокой проводимости с термоусадочными изоляционными втулками из ПВХ для обеспечения электрической изоляции и механической защиты. В изделии используется медь T2 или медные материалы C1100, обработанные методами резки, гибки, обработки поверхности и термоусадочной герметизации. Интегрированная структура помогает уменьшить пространство для установки, сохраняя при этом стабильные характеристики передачи тока.
Технические характеристики и стандарты материалов
| Параметр | Спецификация |
|---|---|
| Медный материал | Медь T2 / Медь C1100 |
| Электрическая проводимость | Больше или равно 97% IACS |
| Метод изоляции | Термоусадочная муфта из ПВХ |
| Напряжение изоляции | Настраивается в соответствии с применением |
| Рабочая температура | От -40 до 125 градусов (зависит от материала) |
| Обработка поверхности | Лужение/анти-окислительная обработка |
| Допуск толщины шины | ±0,05 мм или по индивидуальному заказу |
Электрические характеристики и механическая надежность
Электрическое соединение с низким сопротивлением
Изготовленная из чистой меди или медного материала Т2, шина обеспечивает низкое электрическое сопротивление и стабильную передачу тока для электромобилей и систем распределения электроэнергии.
Защита термоусадочной изоляции
Термоусадочная муфта из ПВХ образует плотный изолирующий слой вокруг медной шины, улучшая электрическую изоляцию и снижая риск короткого-замыкания.
Контроль механической прочности
Точная резка, гибка и снятие фасок по краям обеспечивают точные размеры шинопроводов с твердой изоляцией и стабильные характеристики установки во время сборки.
Устойчивость к вибрации и окружающей среде
Встроенная изоляционная структура помогает защитить медный проводник от влаги, пыли и механических воздействий в сложных условиях применения шин из чистой меди с ПВХ-изоляцией.
Возможность настройки OEM
Проектирование геометрии сборной шины по индивидуальному заказу
Размеры медных шин, углы изгиба и конструкции выводов могут быть разработаны по чертежам заказчика или электрическим схемам. Сложные конструкции трассировки можно оптимизировать с учетом места установки.
01
Настройка термоусадочной изоляции
В зависимости от уровня напряжения и требований к сборке медной шины с оранжевой термоусадочной трубкой можно указать различные цвета, толщину и площадь изоляции изоляции.
02
Варианты материалов и обработки поверхности
Возможные варианты включают чистую медь, луженую медь и анти-обработку поверхности для обеспечения соответствия различным электрическим условиям и условиям окружающей среды для термоусадочной шины.
03
Разработка прототипа и передача производства
Команды инженеров поддерживают изготовление образцов шин с термоусадочными рукавами, проверку конструкции и переход к серийному производству для автомобильных и промышленных проектов.
04
Возможности поставок OEM
Производство поддерживает индивидуальные заказы от первоначального рассмотрения проекта до поставки партии, обеспечивая стабильный контроль производства шин с медной изоляцией из термоусадочных трубок для международных клиентов.
05
Часто задаваемые вопросы
Вопрос: Какие преимущества дает соединение медных шин с термоусадочной трубкой в электромобилях?
A: Медные шины с термоусадочной изоляцией сочетают в себе медь с высокой проводимостью и компактную изоляционную защиту. Втулка предотвращает случайный контакт, упрощает установку и поддерживает подключение высоковольтной-аккумулятора электромобиля и PDU.
Вопрос: Как термоусадочная изоляция из ПВХ защищает медные шины от окисления?
Ответ: Термоусадочные втулки из ПВХ создают защитный барьер вокруг медного проводника, снижая воздействие влаги, пыли и загрязнений. Дополнительное лужение может еще больше улучшить стойкость поверхности к окислению.
Вопрос: Может ли изготовленная по индивидуальному заказу термоусадочная изоляционная лента для шин заменить термоусадочные трубки?
О. Термоусадочная лента может служить временной защитой, а термоусадочные трубки обеспечивают более надежное изоляционное покрытие и механическую защиту для сборок медных шин производственного-уровня.
Вопрос: Какие методы проверки используются для изолированных шин с термоусадочными медными разъемами?
О: Проверка включает измерение размеров медных проводов, проверку покрытия изоляции, проверку внешнего вида и проверку целостности электрической цепи, чтобы гарантировать совместимость сборки и стабильную работу соединения.
Вопрос: Могут ли OEM-клиенты запросить индивидуальные термоусадочные медные шины?
А: Да. Клиенты могут предоставить чертежи, текущие требования или спецификации установки. Размеры шин, структура изгиба, обработка покрытия и конструкция изоляционной втулки могут быть разработаны в соответствии с потребностями проекта.
Связаться с нами
Отправьте чертежи медных шин, электрические параметры или требования к сборке для инженерной оценки. Наша команда поддерживает индивидуальныеМедная шина с оранжевой термоусадочной трубкойразработка, проверка прототипов и решения для-прямого производства.
