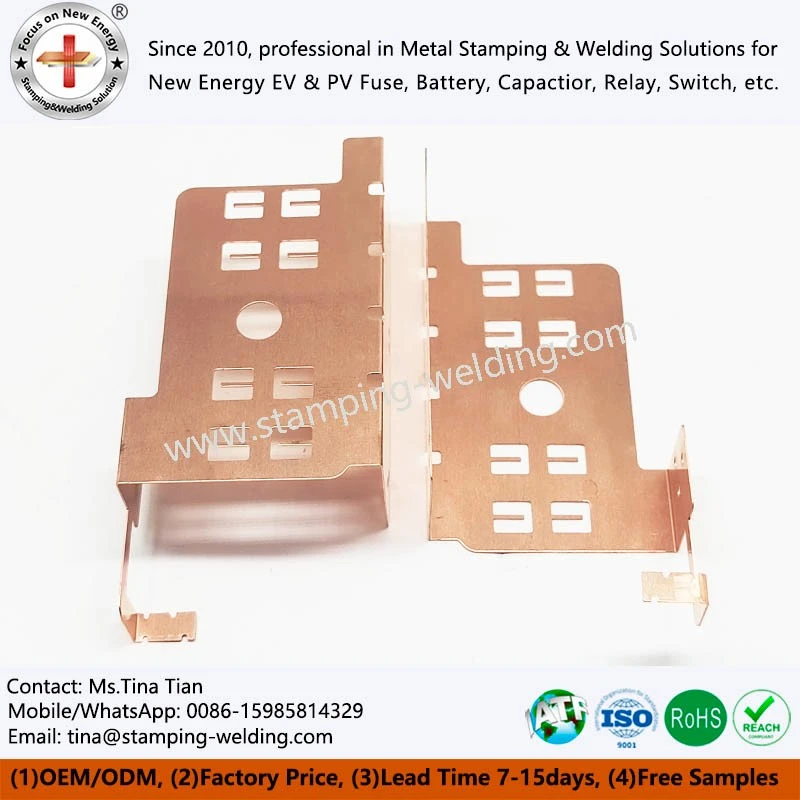

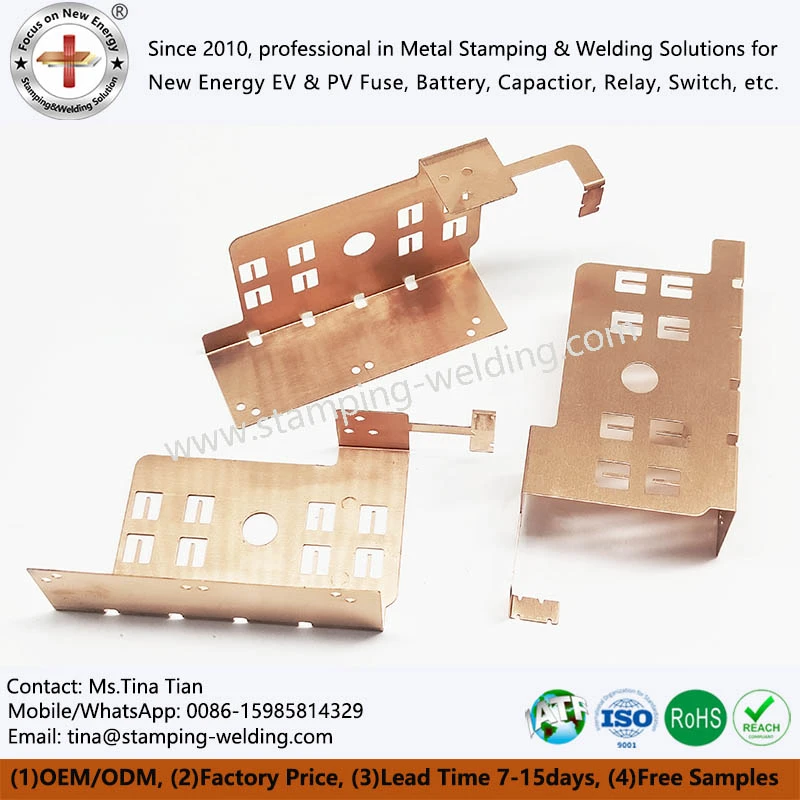

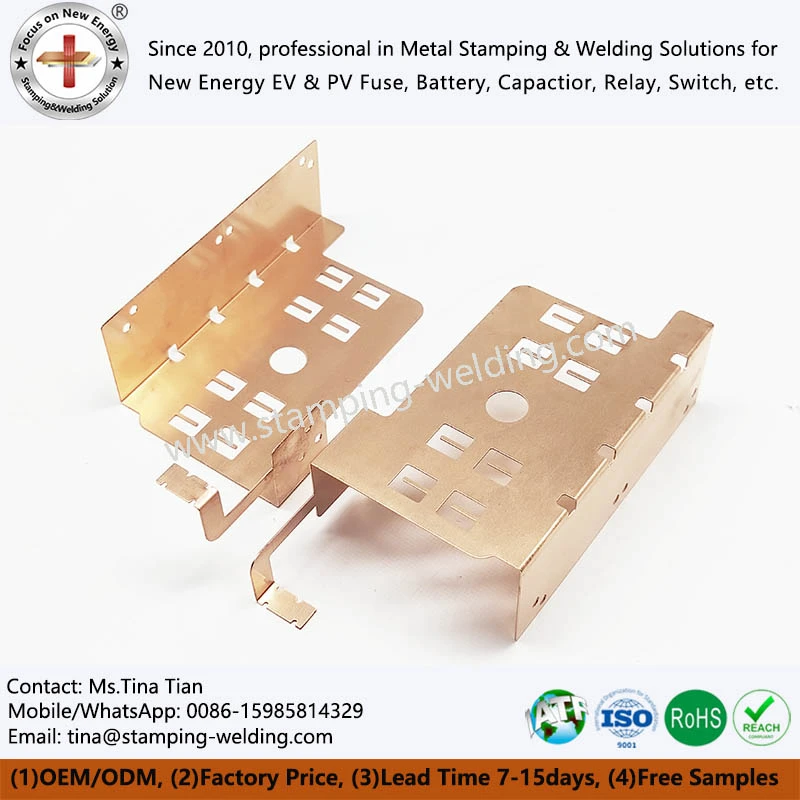

Медная шина пленочного конденсатора для электромобилей
Медная шина пленочного конденсатора для электромобилей — это прецизионный проводящий компонент для пленочных конденсаторов постоянного тока-Link в системах высокого-высокого напряжения электромобилей и гибридных автомобилей. Он поддерживает специальные марки меди, ламинированные конструкции, изоляцию из ПЭТ, а также покрытие оловом, никелем или серебром. Точная штамповка, гибка, сверление, отделка, изоляция и сборка обеспечивают точность размеров, достижимую с точностью до ±0,01 мм для отдельных элементов. Xiamen Apollo предоставляет индивидуальные конденсаторные шины для электромобилей со встроенными производственными возможностями.
- Быстрая доставка
- Гарантия качества
- 24/7 Служба поддержки клиентов
Внедрение продукции
Высокочастотные-переходные процессы переключения в современных электроприводах приводят к быстрому перенапряжению на конденсаторах управления двигателем. Эта медная шина с пленочными конденсаторами для электромобилей оптимизирует пути тока между батареями пленочных конденсаторов постоянного тока-link и силовыми модулями SiC/IGBT. Изготовленная из электролитической-медной меди высокой чистоты C11000 (100 % электропроводность IACS), эта сборка выдерживает постоянный ток от 200 А до 1 200 А (среднеквадратичное значение), ограничивая при этом повышение температуры ниже 15 К.
Технические характеристики медной шины с пленочными конденсаторами для электромобилей
| Параметр | Типичная инженерная конфигурация |
|---|---|
| Материал проводника | Медь; класс, указанный заказчиком |
| Структура шинопровода | Однослойная-или ламинированная конфигурация |
| Изоляция | ПЭТ-пленка или изоляция,-указанная заказчиком |
| Обработка поверхности | Доступно покрытие оловом, никелем или серебром. |
| Размерный допуск | Рисование-контролируется; ±0,01 мм достижимо для выбранных функций |

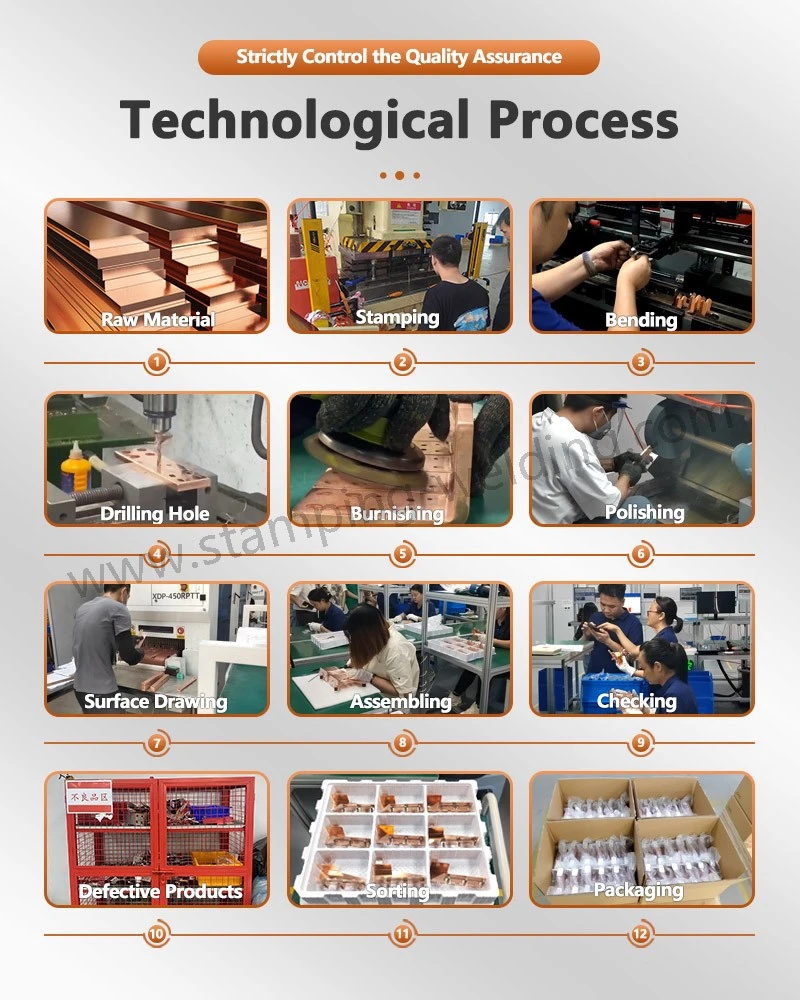

Процесс производства медной шины с пленочными конденсаторами для электромобилей
Подготовка медного материала и прецизионная штамповка
Отобранная медь с высокой-проводимостью проверяется перед точной штамповкой, чтобы сформировать базовую геометрию медной шины пленочного конденсатора EV, включая профили клемм, особенности монтажа и токопроводящие пути.
Гибка, сверление и чистовая обработка поверхности
Точная гибка и сверление позволяют получить необходимую трехмерную конфигурацию и монтажные позиции. Воронением и полировкой удаляются заусенцы, улучшаются контактные поверхности и подготавливается медная шина к последующей сборке и электрическому соединению.
Обработка поверхности и сборка
Шина подвергается специальной обработке поверхности, например лужению или другой отделке,-по желанию заказчика, после чего следует изоляция и сборка компонентов. Изоляция из ПЭТ может быть интегрирована в соответствии с требованиями к интерфейсу пленочного конденсатора DC-Link и требованиям к зазорам.

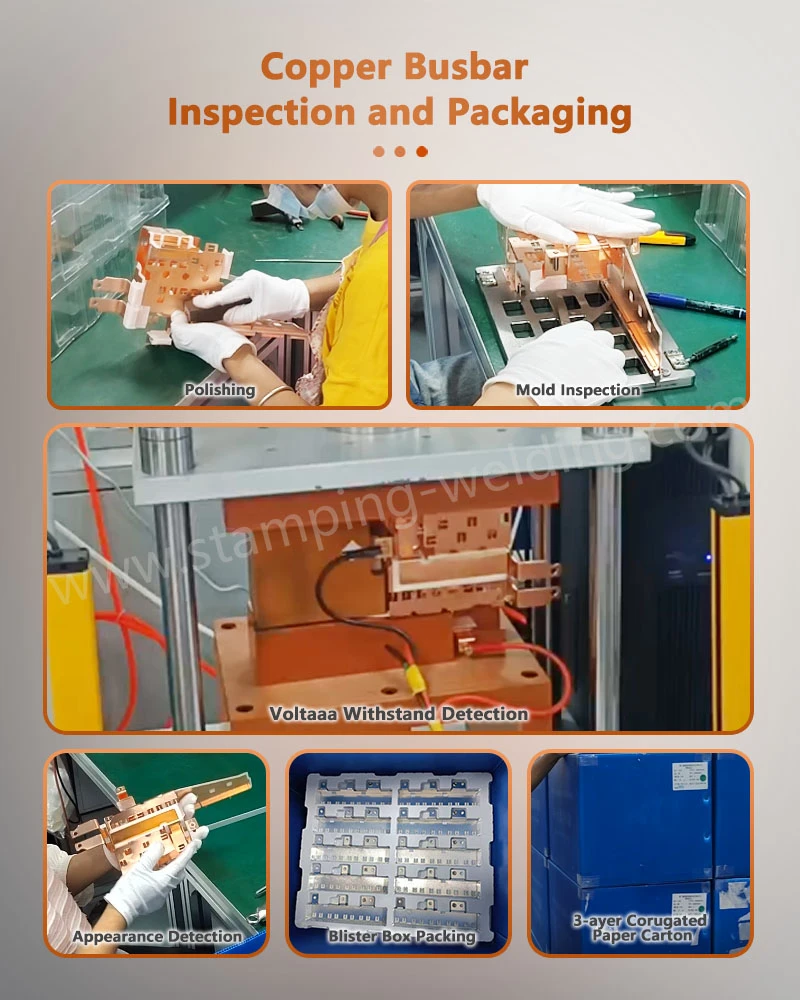

Проверка, сортировка и защитная упаковка
Готовые шины конденсаторов электромобилей проверяются на точность размеров, состояние поверхности, согласованность сборки и соблюдение других требований,-специфичных для чертежей. Квалифицированные детали сортируются, индивидуально защищаются и упаковываются для предотвращения деформации или повреждения поверхности во время транспортировки.
Обеспечение качества медных шин с пленочными конденсаторами для электромобилей
Перед производством каждая партия медного материала проверяется на соответствие указанным стандартам материалов. Критические процессы, включая штамповку, гибку, сверление и обработку поверхности, контролируются с помощью рабочих инструкций и-технологических проверок, чтобы обеспечить соответствие размеров и стабильную электропроводность медных шин пленочных конденсаторов.
Ключевые характеристики, такие как положение отверстия, угол изгиба, плоскостность выводов и габаритные размеры, проверяются в соответствии с техническими чертежами. Также проверяются качество поверхности, отсутствие заусенцев и целостность изоляции, чтобы обеспечить правильную установку пленочных конденсаторов EV DC-Link и блоков управления двигателем.
Перед отправкой законченоМедная шина с пленочным конденсатором для электромобилейпройти окончательную проверку на точность сборки, состояние обработки поверхности и общее соответствие продукции. Соответствующая продукция сортируется, отслеживается и упаковывается защитными материалами для предотвращения деформации, окисления или повреждения во время транспортировки и хранения.
Часто задаваемые вопросы о медной шине с пленочными конденсаторами для электромобилей
Вопрос: Как контролируется медный материал перед производством медной шины пленочного конденсатора для электромобилей?
Ответ: Перед штамповкой каждая поступающая партия меди проверяется на соответствие указанному сорту материала и техническим требованиям. Проверка материала помогает поддерживать постоянную проводимость и характеристики формования на протяжении всего производства, обеспечивая стабильные размеры и характеристики электрических соединений в готовой шине.
Вопрос: Как контролируется качество поверхности медной шины?
Ответ: После штамповки, сверления и формовки шина может быть подвергнута полировке и полировке для удаления заусенцев и улучшения состояния поверхности. Заключительная проверка проверяет наличие царапин, деформаций, заусенцев и других видимых дефектов перед тем, как детали приступают к поверхностной обработке или сборке.
Вопрос: Как проверяется изоляция ПЭТ на медной шине пленочного конденсатора?
Ответ: Изоляция из ПЭТ проверяется на правильность расположения, покрытие и физическую целостность в соответствии с утвержденным проектом. Особое внимание уделяется изоляции вокруг проводящих зон, клемм и элементов крепления, чтобы предотвратить помехи в сборке пленочных конденсаторов EV DC-Link.
Вопрос: Как проверяются готовые медные шины перед отправкой?
Ответ: Окончательная проверка охватывает точность размеров, геометрию изгиба, положение отверстий, состояние клемм, качество поверхности, состояние изоляции и последовательность сборки. Продукция, соответствующая утвержденным спецификациям, сортируется и выпускается для упаковки, а несоответствующие детали отделяются от квалифицированной продукции.
Вопрос: Как защищаются шины конденсаторов электромобилей во время упаковки и транспортировки?
О: Соответствующие шины индивидуально сортируются и упаковываются защитными материалами, выбранными в соответствии с их структурой и состоянием поверхности. Упаковка разработана таким образом, чтобы уменьшить контактные повреждения, деформацию и загрязнение поверхности во время погрузочно-разгрузочных работ, хранения и транспортировки перед установкой в блок конденсаторов электромобилей.
Связаться с нами
Отправьте файлы 2D/3D CAD (STEP, DWG, PDF) или электрические спецификации непосредственно нашей команде инженеров. Мы обеспечиваем полный анализ DFM, проверку паразитной индуктивности и прямое-предложение с завода в течение 24 часов.
